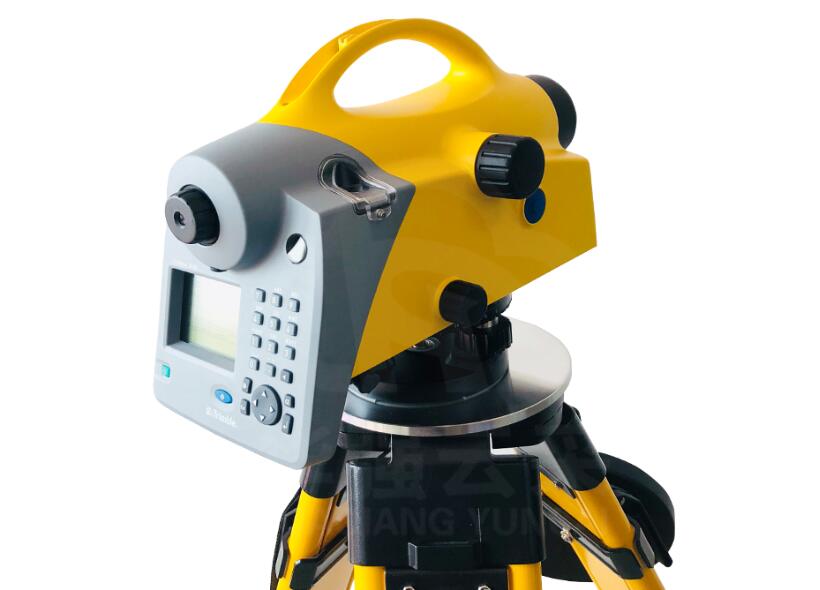

Trimble天寶DINI03電子水準儀的基本原理
天寶電子水準儀DINI03又稱數字水準儀，基于自動安平水準儀為基礎，在望遠鏡光路中增加了分光鏡和讀數器(CCDLine)，光機電測一體化的高科技產品采用條碼尺和圖像處理電子系統。具有大圖形顯示界面，圖形顯示界面與天寶風格一致。
天寶（Trimble）DINI03電子水準儀的基本原理是利用光學和電子技術結合的水準測量方法，通常包括以下幾個步驟：
1. **光學系統**：DINI03可能裝備有一組或多組高精度的光學鏡頭，用于捕捉和聚焦來自不同方向的光線。這些鏡頭通常位于望遠鏡中，可以觀測到遠處的地平線或目標點。
2. **激光發射/接收**：水準儀內部可能包含一個或多個激光發射器，用于發射激光脈沖。這些激光脈沖會在目標棱鏡或反射鏡上反射回來，被接收器捕獲。
3. **光程差測量**：接收器測量從發射器到反射回來的激光脈沖的時間，根據光速計算出兩點間的垂直距離。由于激光的傳播速度非常快，即使是微小的時間差也能轉化為顯著的距離差異。
4. **電子補償**：電子系統會自動補償由于大氣折射、溫度、氣壓變化等因素引起的測量誤差，提高測量的準確性。
5. **數據處理**：測量數據被實時或事后進行處理，可能包括數據存儲、傳輸、處理成數字高程模型（DEM）或數字正射影像（DOM）等。
6. **顯示和輸出**：測量結果通常通過顯示屏顯示，用戶可以直接讀取或者通過接口導出到電腦或其他設備進行進一步分析。
天寶DINI03作為一款高端水準儀，其內部技術細節可能會更加復雜和精密。如果你需要詳細了解DINI03的內部工作原理，建議查閱官方的技術手冊或聯系天寶的技術支持。
電子水準儀采用條形碼尺，讀數采用自動電子讀數：即用儀器中的十字線瞄準電子攝像頭，當按下測量按鈕時，儀器將瞄準和焦點尺上的條形碼圖片進行快照，并與儀器內存中相同尺度的條形碼圖片進行比較和計算，從而計算尺讀數并保存在內存中。
天寶電子水準儀DINI03的基本原理:利用數字圖像處理技術，將從尺子進入望遠鏡的條形碼劃分成圖像，用行陣探測器傳感器代替觀測人員的肉眼，實現觀測夾準和讀數自動化。測量操作時，只要水平儀稍微平整，補償器就會自動使視線水平，按下標尺并對焦，按下測量鍵等4秒鐘，h和d就會顯示在顯示器上。每站觀測數據自動記錄在內存模塊或PCMCIA卡上，并進行各種檢查和校準。儀器可設置自動校正地球彎曲差和大氣垂直折光差。
天寶電子水準儀DINI03適用場景：
1、水準網測量
2、變形監測、地面沉降監測
3、工業測量
4、隧道和礦山測量
5、水準線路測量、區域水準測量、水準網絡測量等高線測量
6、道路、鐵路施工放樣、縱斷面測量、橫斷面測量、高程放樣
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
更多相關
徠卡全站儀在地鐵自動化監測中的注意事項
眾所周知，地鐵隧道的自動化監測在精密監測范疇中往往要求精度在±1mm以內。徠卡測量在眾多地鐵項目中，是如何做到高精度的呢？以下常見的問題解答，或許能夠幫到您！ 一、地鐵隧道中，徠卡TM50支架...
【實用】管線探測儀使用指南
概述 管線探測儀有源發射方法基本可以分成三類：直連法、夾鉗法、感應法。而管線探測儀的使用頻率基本可以分成2大類，即高頻與低頻。低頻衰減慢，傳輸距離遠，輻射能力小，不容易串線，但穿透力差；高頻頻...
垂準儀介紹與激光垂準儀使用方法詳解
在建筑工程、土木施工、設備安裝及室內裝修等領域，精確的垂直基準傳遞是確保施工質量的關鍵。垂準儀，正是專門用于進行鉛垂線基準傳遞的精密光...
RTK與全站儀相比有什么區別？
RTK與全站儀相比有什么區別？RTK（RealTimeKinematic）和全站儀都是現代測量技術中的重要工具，它們?cè)诠δ苌嫌幸恍┫嗨浦?，但也有明顯的區別：1.工作原理：-RTK是GPS（全...
什么是千尋知寸FINDCM？有什么用途？
什么是千尋知寸FINDCM？千尋知寸（FINDCM） 是千尋位置網絡有限公司（一家由中國兵器工業集團和阿里巴巴集團共同發起成立的高科技公司）推出的一項高精度定位服務。它的核心可以概括為：一個...

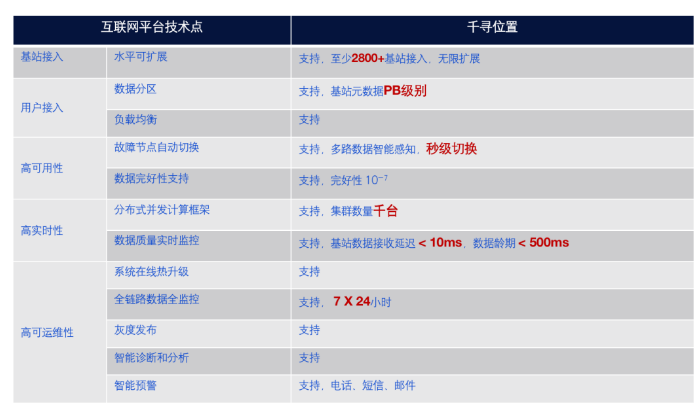

千尋CORS如何做到“每秒服務百萬用戶”
